BIM - інформаційне моделювання будівель (Building Information Modeling)

BIM (Building Information Model) - це об'єктно-орієнтована модель будівельного об'єкта або комплексу будівельних об'єктів, як правило, у тривимірному вигляді, з елементами якої пов'язані дані геометричних, фізичних і функціональних характеристик будівельного об'єкта. Мета створення такої моделі - ухвалення рішень у будівельному проєкті, як на етапі створення такої моделі, так і на наступних етапах життєвого циклу об'єкта.

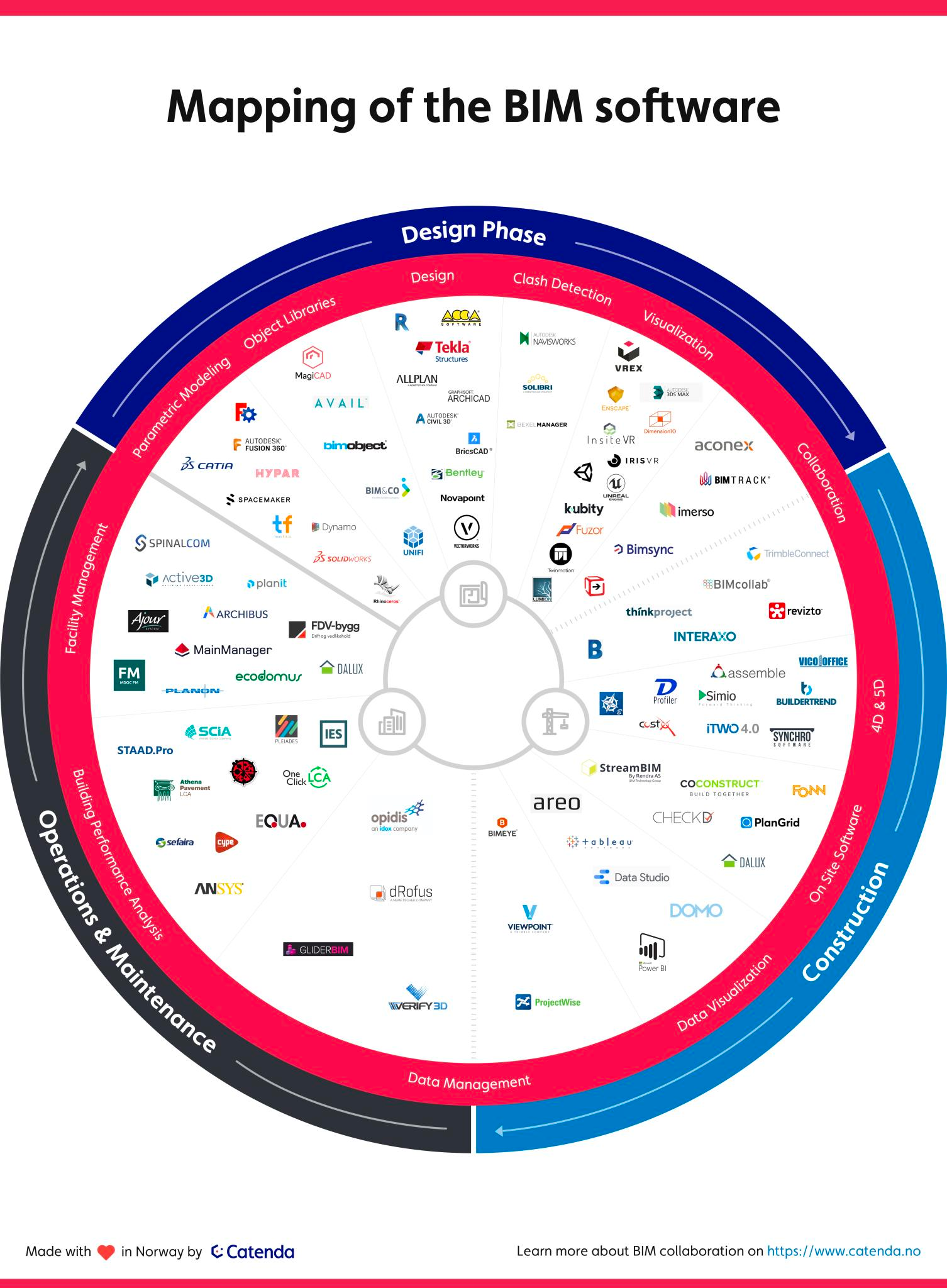

Карта програмного забезпечення BIM

Що таке BIM (Building Information Modeling)?

Термін Building Information Modeling (інформаційне моделювання будівлі), а для стислості BIM, був створений Autodesk, американським постачальником програмного забезпечення для цифрового 2D і 3D-дизайну.

Відомі постачальники САПР дають можливість архітекторам та інженерам створювати параметричні моделі будівель з використанням популярних програм BIM-проєктування для архітекторів - Revit®, ARCHICAD & Allplan - і, таким чином, візуалізувати побудову та планування в 3D.

Щоб зрозуміти природу BIM, необхідно спершу згадати, що сам BIM - це не програмне забезпечення, а метод планування. Якщо використовується термін BIM-програми, то мається на увазі програмне забезпечення САПР і вказується, що програма "bimready". Значення BIM можна пояснити на такому прикладі:

У класичному дизайні будівлі архітектор використовує САПР-системи для створення креслення. Крім цього, ці плани надаються фахівцям-інженерам, керівникам і фахівцям з пожежної безпеки, які завжди хочуть отримувати інформацію про останні зміни. Архітектурно-конструкторському бюро також важливо, щоб кошторисний бюджет не був перевищений.

Розрахунок вартості проводиться на основі даних креслень. Це неминуче призводить до взаємозв'язку геометрії з певними складовими послуг - підсумкові показники з індивідуальними кількісними даними та умовними частковими характеристиками. Але що станеться, якщо, наприклад, зміни в плані підлоги вплинуть на вікна та двері?

Під час великих проєктів дуже часто зміни відбуваються на етапі планування, але непоодинокі випадки, коли це відбувається і після початку будівництва. Якщо це відбувається, усі креслення мають бути змінені, а обсяги - перераховані. Потім усі учасники будівництва отримують оновлені креслення, щоб мати можливість внести зміни до своїх документів і планів. Таким чином, витрачається багато сил і часу на загальну координацію процесу, що також неминуче тягне за собою нові помилки.

BIM-моделі враховують цю проблему. Вони охоплюють не тільки геометричну структуру будівлі, а й усі інші дані та атрибути, пов'язані з будівництвом будівлі, щоб за необхідності оновити відразу всі дані. Відповідно, метод BIM значно оптимізує планування будівель, а також підтримує управління об'єктами протягом усього терміну служби.
